| HC44X橡胶瓣止回阀 |
橡胶瓣止回阀H44X（SFCV）产品概述:
橡胶瓣止回阀H44X(SFCV)主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上，以防止池水倒流至给水系统中。
橡胶瓣止回阀主要零件材料
|
|
阀体 |
阀盖 |
阀瓣 |
|
材料 |
球墨铸铁 |
球墨铸铁 |
钢材+强化尼龙布 |
橡胶瓣止回阀主要规格
|
|
公称压力PN（MPa） |
密封试验压力（MPa） |
|
H44X-10 |
1.0 |
1.1 |
|
H44X-16 |
1.6 |
1.76 |
|
|
壳体试验压力（MPa） |
最高工作压力（MPa） |
介质保温 |
|
H44X-10 |
1.5 |
1.0 |
0-80℃ |
|
H44X-16 |
2.4 |
1.6 |
橡胶瓣止回阀主要外形尺寸(法兰连接尺寸按GB4216的规定)
|
|
DN |
L |
D |
D1 |
dn |
n |
|
H44X-10 16 |
50 |
203 |
165 |
125 |
17.5 |
4 |
|
65 |
216 |
185 |
145 |
17.5 |
4 |
|
|
80 |
241 |
200 |
160 |
17.5 |
8 |
|
|
100 |
292 |
220 |
180 |
17.5 |
8 |
|
|
150 |
356 |
285 |
240 |
22 |
8 |
|
|
200 |
495 |
240 |
295 |
22 |
8 |
|
|
250 |
622 |
395 |
350 |
22 |
12 |
|
|
300 |
698 |
445 |
400 |
22 |
12 |
|
|
350 |
787 |
505 |
460 |
22 |
16 |
|
|
400 |
914 |
565 |
515 |
22 |
16 |
|
|
450 |
978 |
615 |
565 |
26 |
20 |
|
|
500 |
978 |
670 |
620 |
26 |
20 |
|
|
600 |
1295 |
780 |
725 |
30 |
20 |

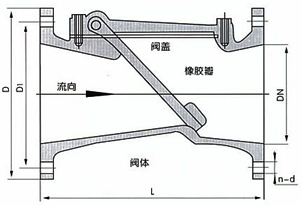

橡胶瓣止回阀H44X（SFCV）结构图:
