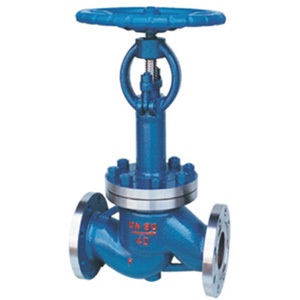

WJ41H德标波纹管截止阀
WJ41H德标波纹管截止阀




WJ41H德标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质。
WJ41H德标波纹管截止阀广泛应用于:石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、天然气等其它气体系统中,性能安全可靠,广泛应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。德标波纹管截止阀 结构特点1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观德标波纹管截止阀 技术规范


驱动方式手动
电动
设计标准DIN3356
结构长度DIN3202
连接法兰DIN2543-2545
试验和检验DIN3230


德标波纹管截止阀 性能规范


公称压力(MPa)壳体试验压力(MPa)密封试验压力(MPa)适用温度(℃)
1.62.41.76≤350℃
2.53.752.75
4.06.04.4
6.49.67.04


注:系列阀门连接法兰可根据用户要求设计制造。德标波纹管截止阀 主要零件材料


零件名称阀体阀盖阀杆阀瓣密封面填料
WCBWCBWCB13Cr2Cr132Cr13柔性石墨
STL
304CF8CF8304304304柔性石墨
STLPTFE
316CF8MCF8M316316316柔性石墨
STLPTFE
304LCF3CF3316304L304L柔性石墨
STLPTFE
316LCF3MCF3M316316L316L柔性石墨
STLPTFE


德标波纹管截止阀 主要外形尺寸


型号DWJ41-16
压力等级PN16
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H195200220225235250260265370400515550600630680
Do130130130130150150180180200200400450450500500
重量(Kg)44.557912.51823415490160260410610





型号DWJ41-25
压力等级PN25
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H195200220225235250260265370400515550600630680
Do130130130130150150180180200200400450450500450
重量(Kg)44.5579.5131924435795168300510680





型号DWJ41-40
压力等级PN40
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H195200220225235250260265370400515550600630680
Do130130130130150150180180200200400450450500500
重量(Kg)44.5581013.52025456098171340580780
